Cara menyambungkan 1 router,2 switch dan 4 pc di Cisco packet tracer
Cara menyambungkan 1 router,2 switch dan 4 pc di Cisco packet tracer,cara membuatnya
seperti di bawah ini.
1.Pertama klik Router0
2.Klik Switch0
3.Sambungkan Router0 dengan Switch0 menggunakan kabel straight atau bisa menggunakan
kabel otomatis(cara menyambungkannya dengan Router0 sebagai FastEthernet0/0 sedangkan
Switch0 sebagai Fastethenet 0/1)
4.Klik Switch1
5.Sambungkan Router0 dengan Switch1 menggunakan kabel straight atau bisa menggunakan
kabel otomatis(cara menyambungkannya dengan Router0 sebagai FastEthernet0/1 sedangkan
Switch1 sebagai Fastethenet 0/1)
nanti akan seperti gambar di bawah ini:
selanjutnya setting Router0 terlebih dahuluPertama kita akan melakukan pengaturan pada
Router0 dan settingnya seperti ini:
1.klik Router 0
2.Klik config
3.Klik fastethernet 0/0(kita mengklik fastethernet0/0 karena ini digunakan untuk sambungan
Switch0 dengan Router0)
4.Centang Port Status menjadi ON
5.Isi IP Address dengan 192.168.1.1 dan klik ke kolom subnet mask maka otomatis akan keluar
angka 255.255.255.0
kalau benar maka pengaturannya seperti gambar ini
dan akan ada
gambar hijau seperti di gambar diatas,selanjutnya mensetting Router0 lagi,untuk
pengaturan fastehtenet0/1 yang menyambung ke Switch1 dan caranya seperti di
bawah ini
1.klik Router 0
2.Klik config
3.Klik fastethernet 0/1(kita mengklik
fastethernet0/1 karena ini digunakan untuk sambungan Switch1 dengan Router0)
4.Centang Port Status menjadi ON
5.Isi IP Address dengan 168.168.1.1 dan klik ke
kolom subnet mask maka otomatis akan keluar angka 255.255.0.0
kalau benar maka pengaturannya seperti gambar in
kalau sudah

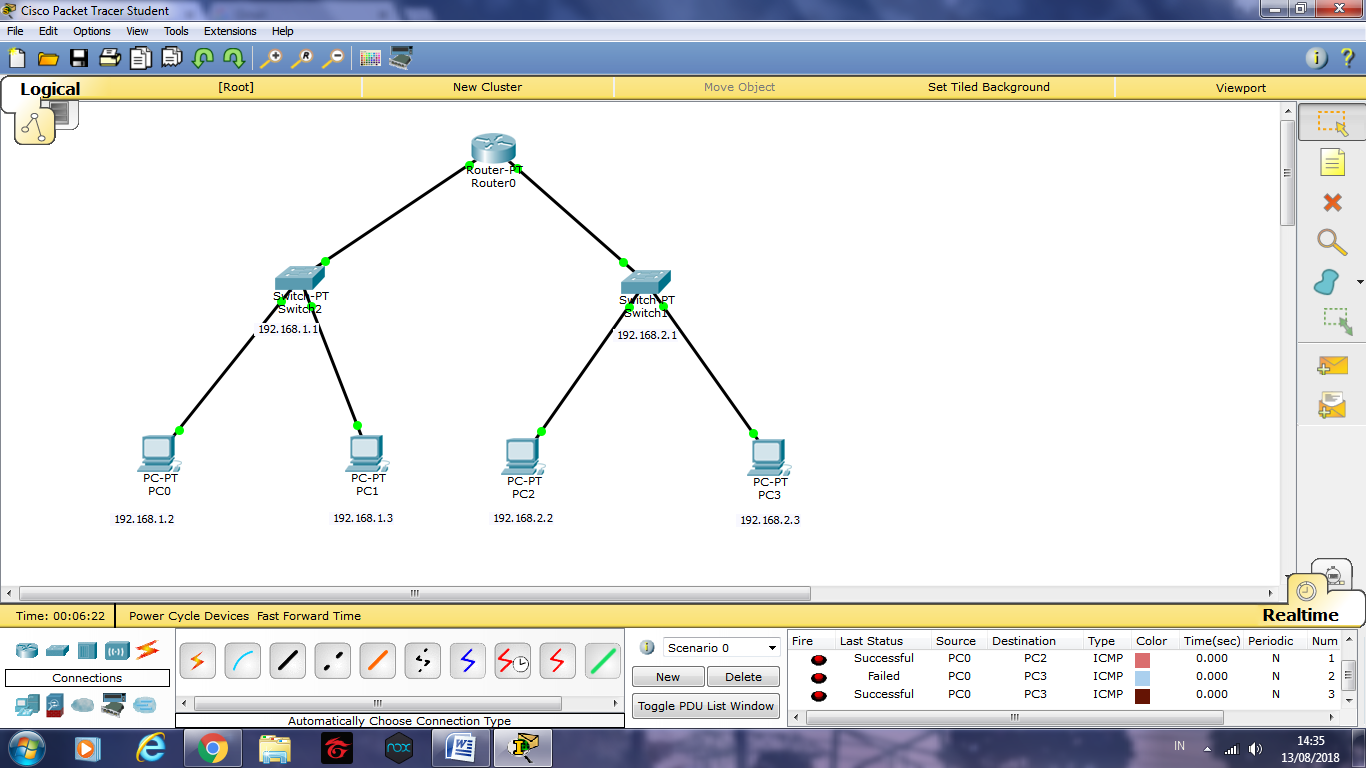

mensetting Router0,selanjutnya tinggal menambahkan 2 pc disisi kiri switch0,dan
menambahkan 2 pc disisi kanan switch1,seperti gambar dibawah ini:
di gambar diatas
PC0 dan PC1 berada di kiri Switch0,sedangkan PC2 danPC3 berada disisi kanan
Switch1,setelah kita membuat gambar diatas,kita hanya tingga mengisi IP Address
dan juga Default Gateway dari masing masing PC.
Pertama kita akan Mensetting IP Address dan
Default Gateway dari sisi kiri Swicth0 yaitu PC0 dan PC1
Pengirim
|
Penerima
|
Sukses/Tidak
|
PC0
Ip :192.168.1.2
|
PC 1
IP : 192.168.1.3
|
Sukses
|
PC 2
IP 192.168.2.2 |
PC 3
IP 192.168.2.3 |
Sukses
|
PC 1
IP 192.168.1.3 |
PC 3
IP 192.168.2.3 |
Sukses
|
Pc 2
IP 192.168.2.2 |
PC 0
IP 192.168.1.2
|
Sukses
|
